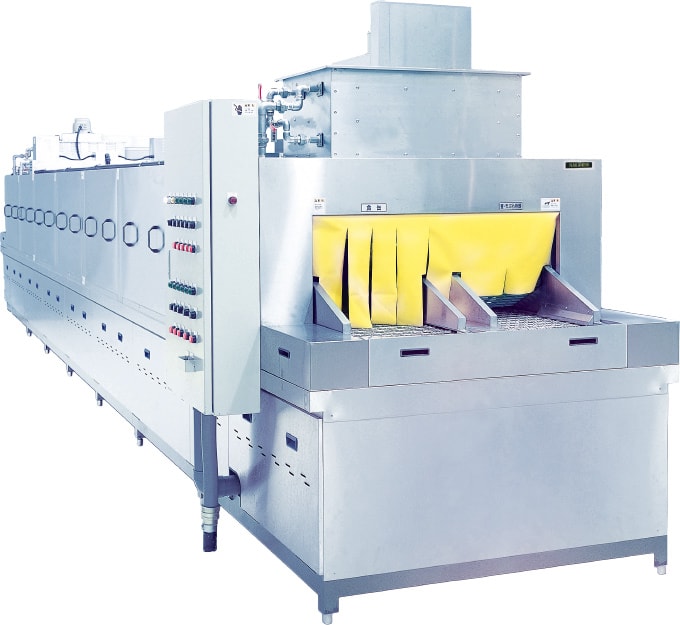

NAW^®食缶類洗浄機

相乗効果で優れた洗浄を実現

効率的な洗浄【ダブルコンベヤ方式】

高さの異なる洗浄物を個別レーンで洗浄するダブルコンベヤ方式。食缶の蓋と身を同時に洗浄可能で、高さの低いパン箱等にも対応。待ち時間を無くし洗浄効率を高めます。

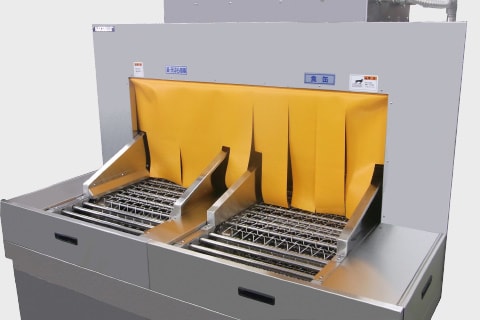

洗浄機入口

洗浄機出口

高い洗浄効果

ラジアルピッチ配列

洗浄ノズルに角度を持たせて配列することで、洗浄物に対して万遍なく洗浄水を噴き付け、洗浄死角を作りません。

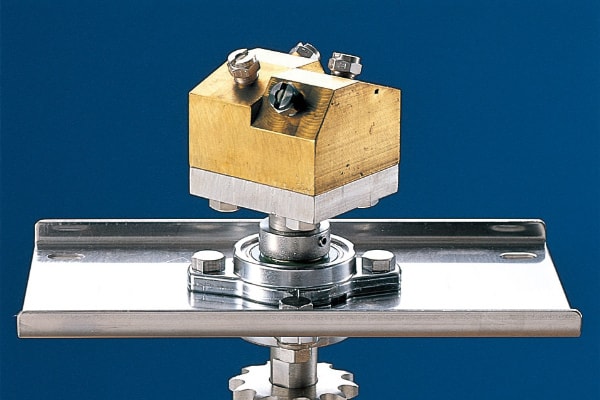

超高圧回転噴射ノズル

5個の噴射ノズルを持ったヘッドが回転しながら洗浄湯を超高圧でジェットスプレー。
頑固な付着汚れや米飯など粘性の強い汚れも削り取るように洗い落とします。

静音設計・簡単メンテナンス

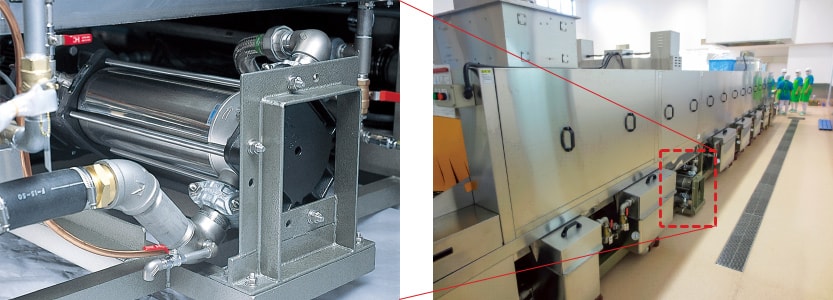

多段ポンプ採用で静音化を実現しました。
着脱可能でメンテナンスも簡単。

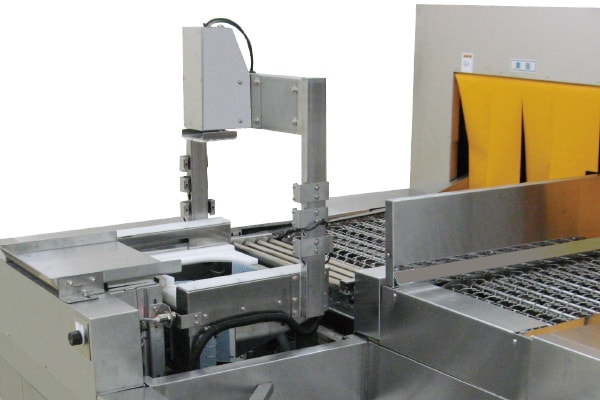

確実な汚れ落ち【食缶前処理装置】

食缶を伏せて置くだけで、残菜処理後自動的に洗浄コンベヤに送り込みます。

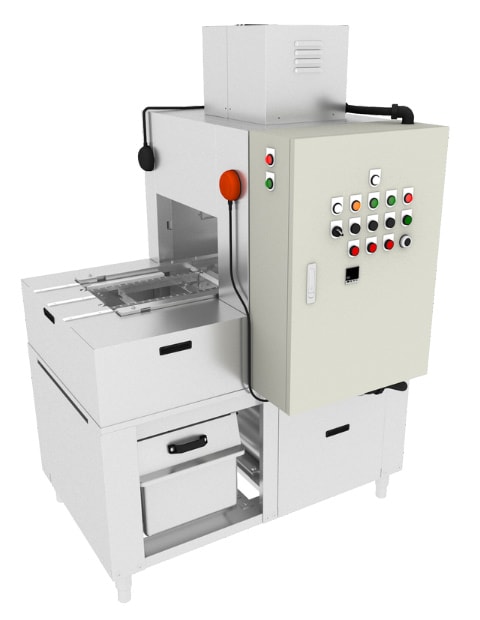

単列式食缶前処理装置

NAW食缶類洗浄機と組み合わせて使用できる、昇降式回転ノズル搭載の前処理装置です。使用水量はタンクで貯めた水の循環や、食缶洗浄機の仕上げ水の再利用により実質ゼロとなり、省エネです。
また、一槽シンク（1200×750mm）と同寸法のため、置き換えが容易です。

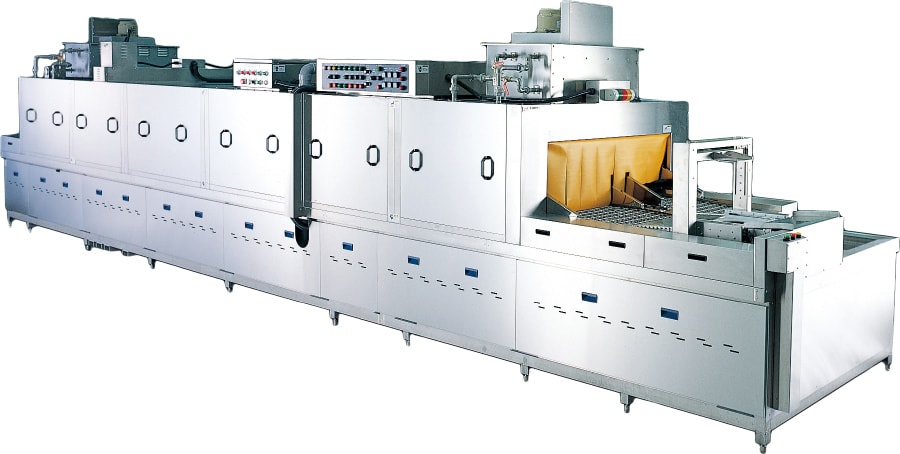

NAW^®食缶前処理装置付洗浄機

食缶前処理装置付のNAW食缶類洗浄機です。食缶前処理装置には残菜処理装置を組み込むことができます。

電気を使用しないウォーターモータを採用。

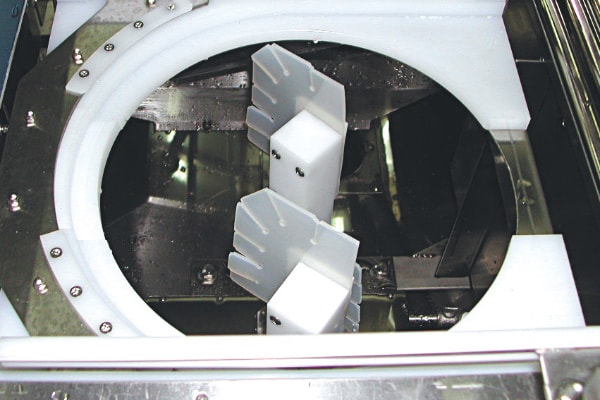

プラネタリィモーションブラシ
温水を出しながら自転しつつ、食缶に沿って回転することで洗浄します。

主な仕様

食缶類洗浄機

名称		食缶類洗浄機
型式		NAW-3UW-(L/R)S	NAW-5UW-(L/R)S	NAW-8UW-(L/R)S	NAW-12UW-(L/R)S
外形寸法（mm）間口×奥行×高さ		6050×1575×1840	7250×1575×1840	8450×1575×1840	9650×1575×1840
定格消費電力（kW）三相200V	合計　50/60Hz	12.17/12.67	14.37/14.87	16.57/17.07	18.97/19.47
	コンベヤ	0.2×2	0.2×2	0.2×2	0.2・0.4
	回転ノズル	0.06×2	0.06×2	0.06×2	0.06×2
	ポンプ	0.25・2.2・7.5	0.25・2.2×2・7.5	0.25・2.2×3・7.5	0.25・2.2×4・7.5
	送風機　50/60Hz	1.7/2.2	1.7/2.2	1.7/2.2	1.7/2.2
蒸気消費量 kg/h（0.2MPa）		140	210	280	350
重量（kg）		2150	2480	2860	3200

※型式(L/R)は機器の左右に関する仕様です。
※幅寸法は食缶の大きさにより変わります。

単列式食缶前処理装置

名称		単列式食缶前処理装置
型式		NAW-UWM-R（L）
外形寸法（mm）間口×奥行×高さ		1200×750×1755
定格消費電力（kW）三相200V	合計	6.62
	コンベヤ	0.06
	ポンプ	1.5
	食缶押え	0.06
	電気ヒータ	5
タンク容量（L）		51

※型式(L/R)は機器の左右に関する仕様です。
※奥行寸法は制御盤の寸法を含みません。

食缶前処理装置付洗浄機

名称		食缶前処理装置付洗浄機
型式		NAW-3UWB-(L/R)S	NAW-5UWB-(L/R)S	NAW-8UWB-(L/R)S	NAW-12UWB-(L/R)S
外形寸法（mm）間口×奥行×高さ		6600×1695×1840	7800×1695×1840	9000×1695×1840	10200×1695×1840
定格消費電力（kW）三相200V	合計　50/60Hz	18.725/19.225	20.925/21.425	23.125/23.625	25.525/26.025
	コンベヤ	0.2×2	0.2×2	0.2×2	0.2・0.4
	回転ノズル	0.06×2	0.06×2	0.06×2	0.06×2
	ポンプ	2.2・7.5・2.5	2.2×2・7.5・2.5	2.2×3・7.5・2.5	2.2×4・7.5・2.5
	送風機　50/60Hz	1.7/2.2	1.7/2.2	1.7/2.2	1.7/2.2
	前処理モータ	0.1	0.1	0.1	0.1
	コンプレッサ	0.45	0.45	0.45	0.45
	ディスポーザー	2.2・1.5	2.2・1.5	2.2・1.5	2.2・1.5
蒸気消費量 kg/h（0.2MPa）		140	210	280	350

※型式(L/R)は機器の左右に関する仕様です。
※幅寸法は食缶の大きさにより変わります。
※前処理装置が1台設定の場合です。
